如何添加乐屋梦幻窗帘485驱动

2025/1/16 11:29:57 人评论 次浏览

地址配置说明:

窗帘01 地址为 010103

窗帘02 地址为 020203

...

窗帘10 地址为 101003

窗帘11 地址为 111103

窗帘12 地址为 121203

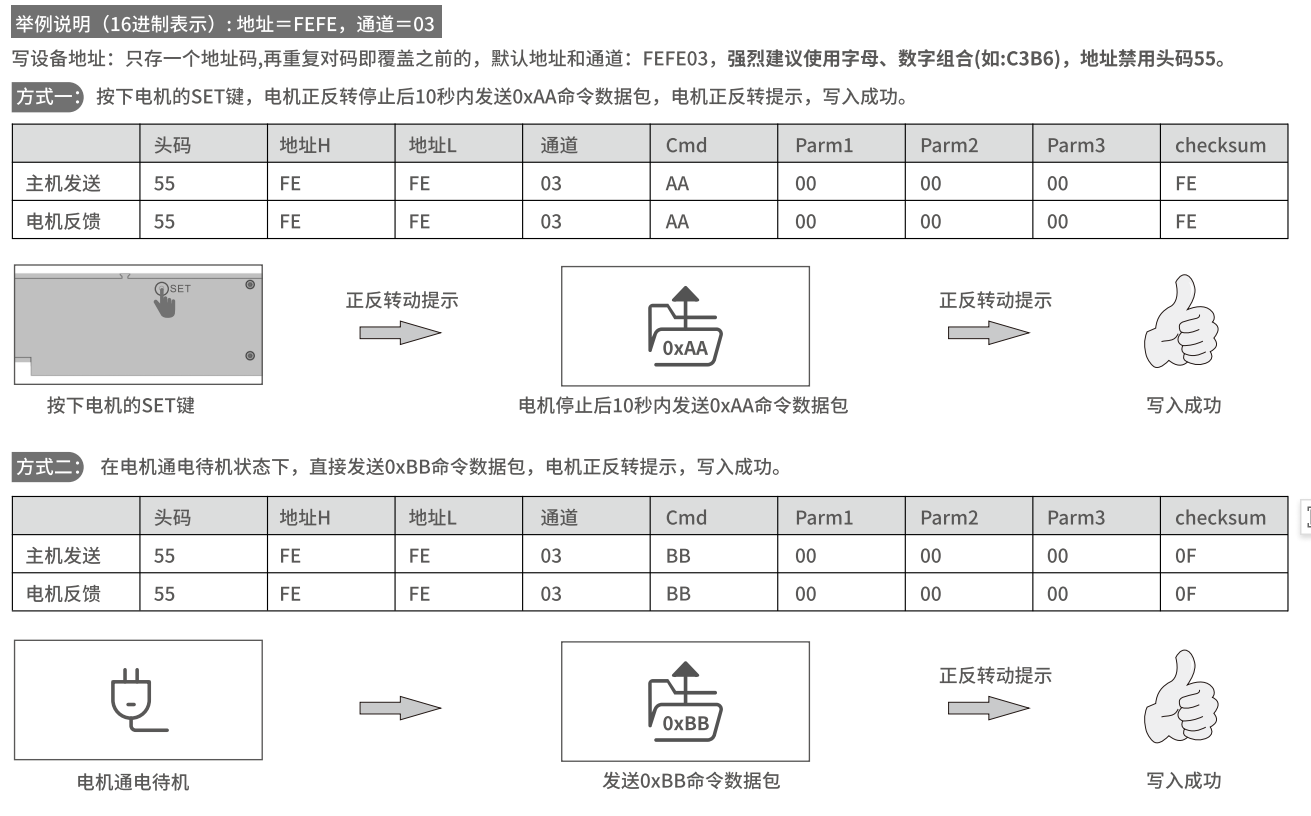

设置地址流程如下图:


010101 其中最前面的两个01代表着楼层号,中间那连个01代表着房间号,最后的01代表着窗帘号。当窗帘号每大于32的时候 房间号就要加1,窗帘号从1开始。

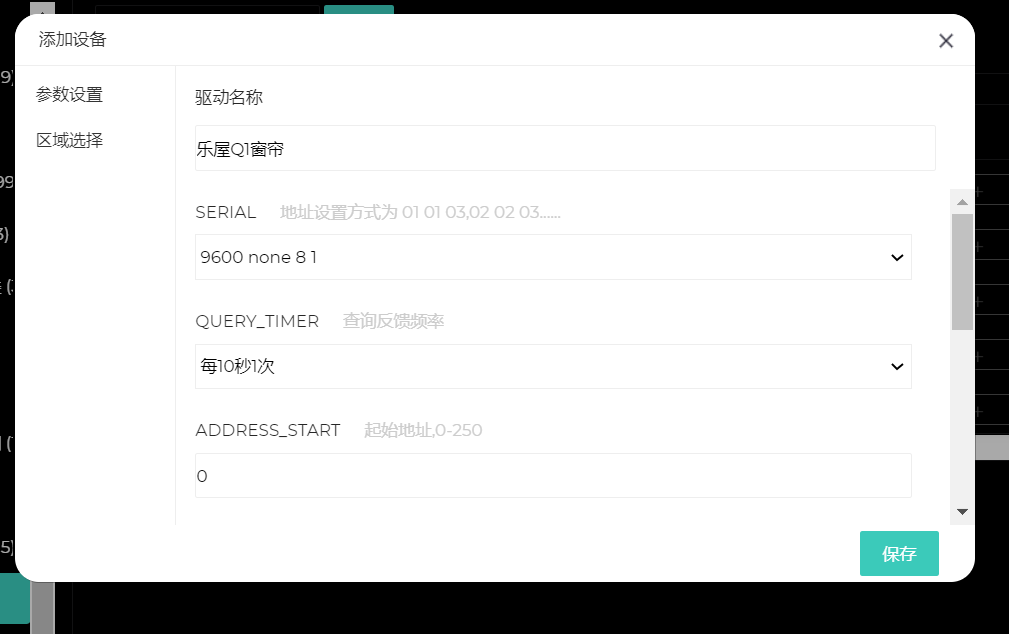

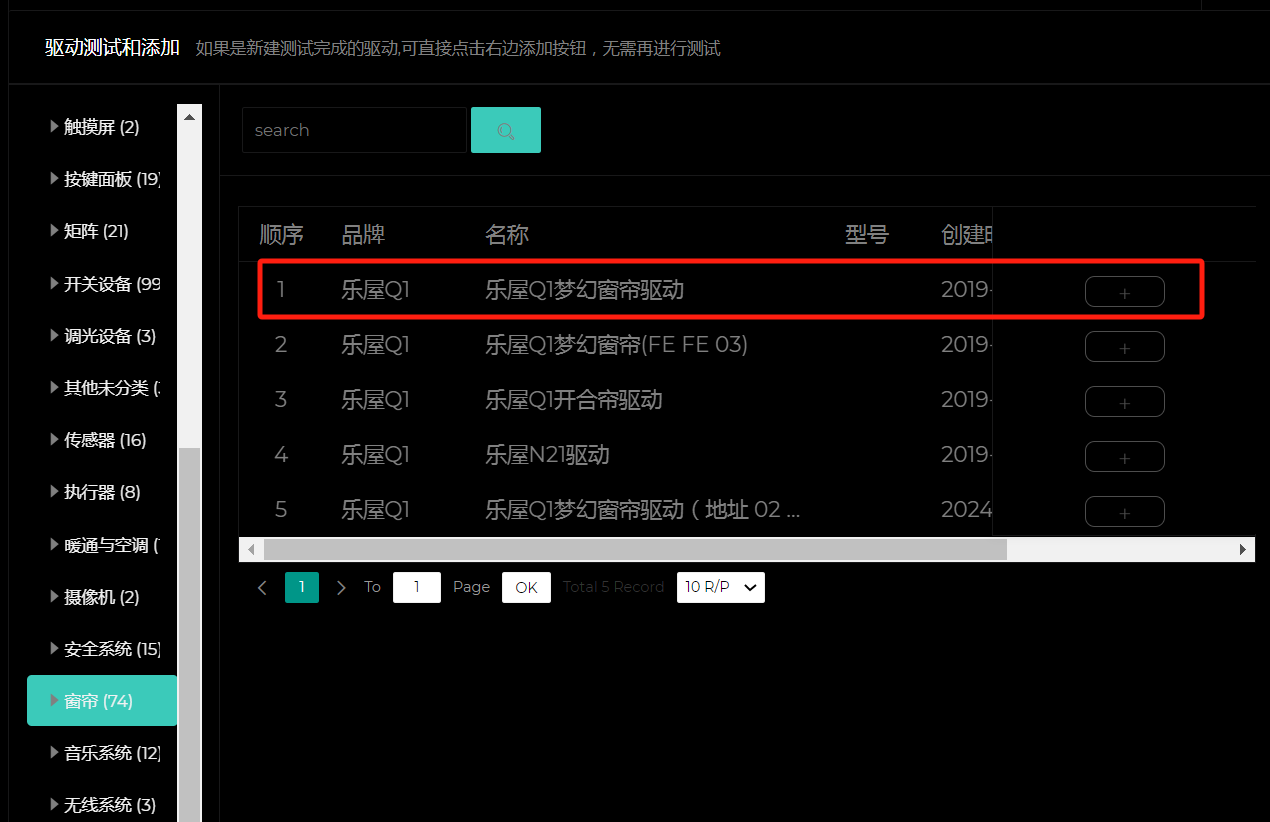

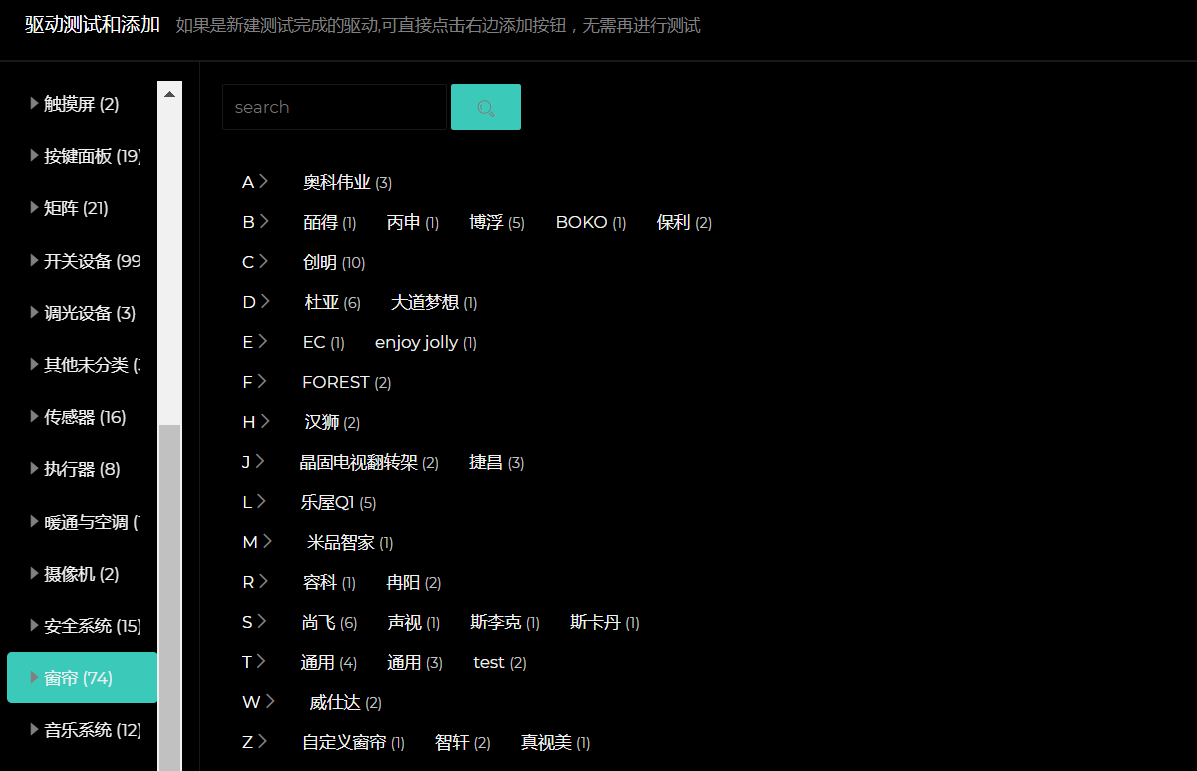

1.点击设备管理的“rs485-1”或者“rs485-2”(根据实际的端口而定),点击“添加”,然后点击“窗帘”,选择博浮(2),再选择“梦幻窗帘滑条控制”,最后选择好,区域里添加,点击保存即可。






2. 跳转到区域管理后,选择一个区域(没有就创建一个,点击添加选择区域名和图片即可),点击添加,选择窗帘,勾选你要用到的窗帘,最后点击添加、然后再点击右上角的保存,进行编译下载即可。



设备调试说明:

此驱动,波特率为 9600 校验位 为 none,数据为 8停止位为1。

1.调试的时候 ,首先将 232转485的串口线接到 电脑上 ,另一个端口接到窗帘端口上。

2.连接好线之后,打开串口调试工具,选择上面的波特率等设置。选择好之后,复制调试用例,发送出去,看串口是否回了数据。

测试用例如下:

窗帘01的开:55010103DD00000037

窗帘01的关:55010103EE00000048

窗帘01的停:55010103CC00000026

窗帘01百分比10 : 55010103670a0000cb


测试用例 测试没有问题 添加窗帘驱动 到app使用 是否正确,还是不正常,请联系我们。
